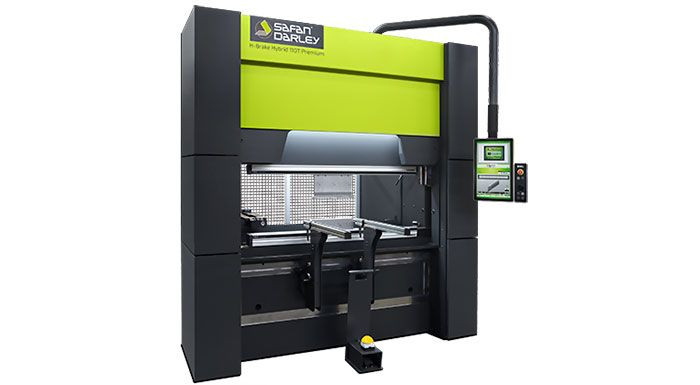

H-BRAKE HYBRID 110T-1600 Premium

Concepto Híbrido Único

  • Gran concentración de potencia

  • Sistema de accionamiento Híbrido

  • Alta dinámica en el control del eje Y

  • Más del 30% de aumento de productividad

  • Bajo volumen de aceite hidráulico (18 ltr)

  • Tope trasero en toda la longitud de plegado

  • Hasta un 50% de ahorro de energía

Especificaciones estándar

  • Control E-Control EC10, Pantalla partida

  • Ejes Y1/Y2 controlados por CNC

  • Eje X controlado por CNC

  • Eje R controlado por CNC

  • Ejes Z1 y Z2 manuales

  • Adaptador utillaje superior NSCL-I MC PRO

  • NSCR-I MC PRO compensación controlada por CNC

  • Set de 2 brazos soporte delanteros (300 mm)

  • Barrera de seguridad programable e integrada

  • Iluminación delantera y trasera de la máquina

Vídeo

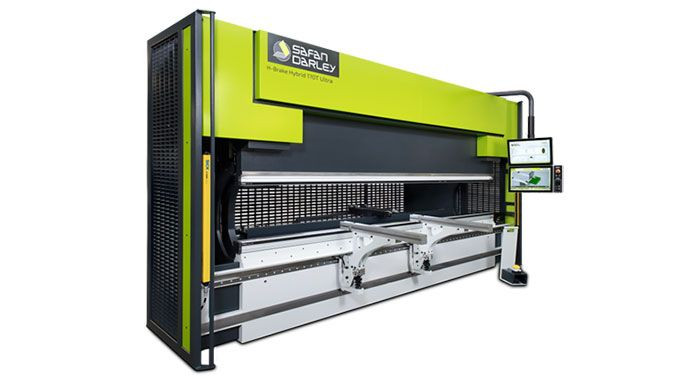

H-BRAKE HYBRID 110-170T Ultra

Exclusivo concepto híbrido

  • Volumen de depósito reducido considerablemente (hasta un 95%)

  • Control de eje Y altamente dinámico

  • Más de un 30 % de incremento de productividad

  • Funcionamiento silencioso

  • Hasta un 50 % de ahorro de energía

  • Cuello de cisne estándar para máxima capacidad de plegado (510 mm)

Especificaciones estándar

  • Manejo por E-Control EC10

  • Control montado en el brazo articulado del lado derecho de la máquina

  • Eje Y1/Y2 controlado por CNC

  • Eje X controlado por CNC

  • Eje R controlado por CNC

  • Ejes Z1 y Z2 manuales

  • Adaptador Wila NSCL-I MC PRO para la herramienta superior

  • Compensación Wila NSCR-I MC PRO controlada por CNC

  • Conjunto de 2 brazos de soporte (300 mm)

  • Barrera de seguridad programable integrada

  • Pedal con función «Hold To Run»

  • Iluminación LED para el espacio de trabajo en la parte delantera y trasera de la máquina

  • Instalación eléctrica para conexión a la red 3/N/PE 50Hz 230/400 VCA

  • Máquina fabricada conforme a la normativa CE vigente

Vídeo

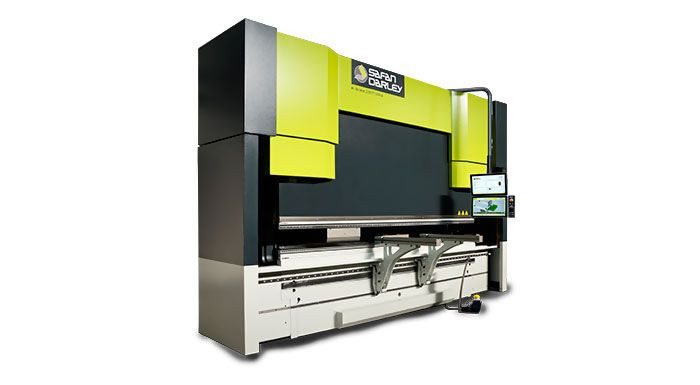

H-BRAKE 175-400T Ultra

Los niveles más altos de precisión y productividad

  • Plegadora de alta gama con precisión en eje Y de 0,01 mm

  • Construcción robusta y duradera

  • Rápida configuración y tiempos de ciclo rápidos

  • Alto nivel de libertad con 2 diferentes tipos de control

  • Posibilidad de elección de cuello de cisne y apertura

  • Soluciones a medida

  • Ayuda al plegado versátil

  • Gran variedad de longitudes y tonelajes

  • Amplia gama de soluciones flexibles en tándem

  • El primer plegado es siempre perfecto (menos de 0,5º) con E-Bend L

Especificaciones estándar

  • Control SafanDarley EC20 Pantalla Táctil

  • Eje R controlado por CNC

  • Ejes Y1-Y2 controlados por CNC (inclinación ajustable trancha

  • superior +/- 2.5 mm)

  • Tope trasero controlado por CNC (eje X) con gran recorrido

  • Ajuste manual de los dedos del tope trasero en la longitud de la

  • máquina sobre guías lineales

  • Amarre mecánico de utillaje superior NSCL II MC Premium y sistema

  • de amarre mecánico inferior OB/S-3

  • Apertura de 590 mm (dimensión Q)

  • 2 brazos soporte delanteros (300 mm longitud)*

  • 1 Panel de mandos suspendido

  • Barrera fotoeléctrica de seguridad programable e integrada*

  • Máquina conforme a normativa CE*

Vídeo

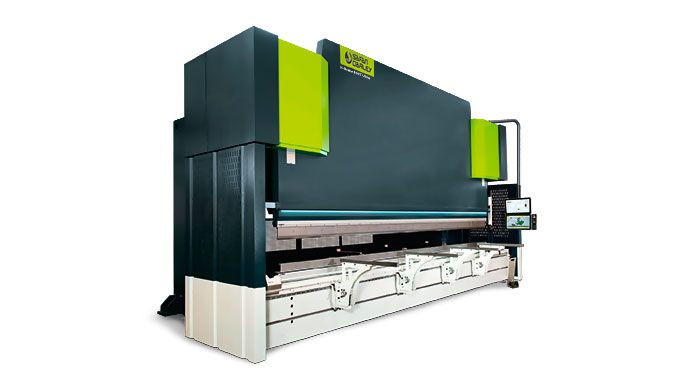

H-BRAKE HD 500-1250T Ultra

Máquina HD con opciones HD

  • Plegadora de alta gama con precisión en eje Y de 0,01 mm

  • Construcción robusta y duradera

  • Rápida configuración y tiempos de ciclo rápidos

  • Alto nivel de libertad con 2 diferentes tipos de control

  • Posibilidad de elección de cuello de cisne y apertura

  • Soluciones a medida

  • Ayuda al plegado versátil

  • Gran variedad de longitudes y tonelajes

  • Amplia gama de soluciones flexibles en tándem

  • El primer plegado es siempre perfecto (menos de 0,5º) con E-Bend L

Características Estándar

  • Control SafanDarley EC20 Pantalla Táctil

  • Eje R controlado por CNC

  • Ejes Y1-Y2 controlados por CNC (inclinación ajustable trancha

  • superior +/- 2.5 mm)

  • Tope trasero controlado por CNC (eje X) con gran recorrido

  • Ajuste manual de los dedos del tope trasero en la longitud de la

  • máquina sobre guías lineales

  • Amarre mecánico de utillaje superior NSCL II MC Premium y sistema

  • de amarre mecánico inferior OB/S-3

  • Apertura de 590 mm (dimensión Q)

  • 2 brazos soporte delanteros (300 mm longitud)*

  • 1 Panel de mandos suspendido

  • Barrera fotoeléctrica de seguridad programable e integrada*

  • Máquina conforme a normativa CE*

Vídeo

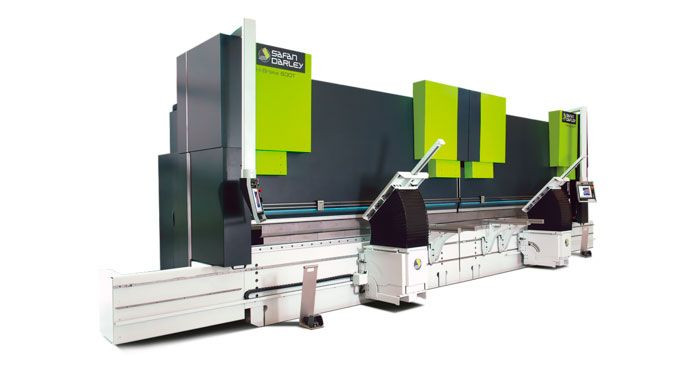

H-BRAKE Tandem

  • Potencias de plegado desde 175 hasta 1250 Tm por máquina.

  • Longitudes de plegado desde 3100 hasta 6220 mm por máquina.

  • Estándar Apertura Q variable.

  • Opcional Apertura Q incrementada.

  • Disponible incremento de anchura de trabajo en bastidor lateral.

  • Control Multi-Touch de 17" pantalla color, programación 2D + 3D.

  • Doble o múltiple guiado de la trancha superior.

  • Tope trasero controlado por CNC y modular con 2 ejes estándar, ampliable hasta 9 ejes.

  • Hasta 6 ejes controlados por CNC.

  • Disponibles multiples ejes dX.

  • Tope trasero versión pesada que incluye dedos de tope pesados con Sistema anti-choque.

  • Disponibles gran variedad de brazos soporte.

  • Disponible Sistema de medición de espesor de chapa.

  • Disponibles múltiples sistemas de seguridad opcionales.

  • Disponible Sistema de medición de ángulo SafanDarley E-Bend-L.

  • Disponibles ayudas al plegado E-mate 1000 y 2000 versión pesada.
